当前位置: 首页 >> 电路板故障检测仪 >> 英国abi-2500电路板故障检测仪

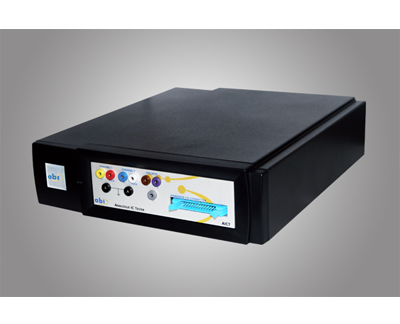

英国abi-2500电路板故障检测仪

英国abi-2500电路板故障检测仪

电路板故障检测仪
产品型号: ABI-2500
产品品牌: 英国ABI

英国abi-2500电路板故障检测仪是为测试模拟器件提供的解决方案。它能对电路板维修检测中多种常见的模拟集成电路和分立器件进行功能测试,它还具备检测类型的模拟和数字组件的众所周知的手段:非加电V-I 曲线测试技术。如用户只需要后一项V-I曲线功能,请选择abi-2400测试模块。

马上咨询
客服电话 010-82573333

ABI-2500电路板故障检测仪产品概述:


ABI-2500电路板故障检测仪产品组成:

1.ABI-2500电路板故障检测仪软件配置:

1)具有测试流程记忆功能(软件具有强大的测试流程编辑和记录功能)

2)*记录多种测试信息。软件可将标准电路板上测量到的V-I和V-T曲线图都存储记录到测试程序中,方便随时与其他电路板进行对比,大大简化了测试中需要重复对比的工作。

3)软件在测试流程中允许用户根据需要加入对测试步骤的文字说明、照片、Office Word、Office Excel、PDF文档、网页链接、视频等,大大提升了测试效率。

4)*中文、英文测试操作软件,提供免费软件的升级服务;


2.ABI-2500电路板故障检测仪硬件配置:

1)24路模拟测试通道,2路探棒测试通道,2通道同步脉冲信号,3路分立器件测试通道;

2)含有模拟器件测试库,可对放大器、比较器、二极管、三极管、晶闸管、场效应晶体管、光耦器件、AD和DA数模转换器件等模拟集成电路进行功能测试。可进行光耦合器及继电器元器件的速度功能测试等。

3)*系统可对多种器件进行端口测试:V-I、V-T、测试。V-I测试频率达到12kHz,非常合适测试电感及高频电容器件。可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试。

4)具备24通道矩阵式V-I曲线测试模式, 可针对管脚间的阻抗曲线进行测试。


ABI-2500电路板故障检测仪功能特点:

1.可对模拟集成电路进行在线/离线功能测试与参数测试;

2.具备矩阵式V-I曲线测试模式, 可针对管脚间的阻抗曲线进行测试;

3.能够对器件进行:器件功能测试,各个管脚电压实时显示,管脚连接状态测量实时显示,同一器件同一时间完成上述多种测试;

4.要含有模拟器件测试库,可对放大器、比较器、二极管、三极管、晶闸管、场效应晶体管、光耦器件、AD和DA数模转换器件等模拟集成电路进行功能测试;

5.测试频率高达到12kHz,适合测试电感及高频电容器件;

6.可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试;

7.简单的通过/失败显示,方便非专业人员使用;

8.无需电路图;

9.自动夹具定位功能。

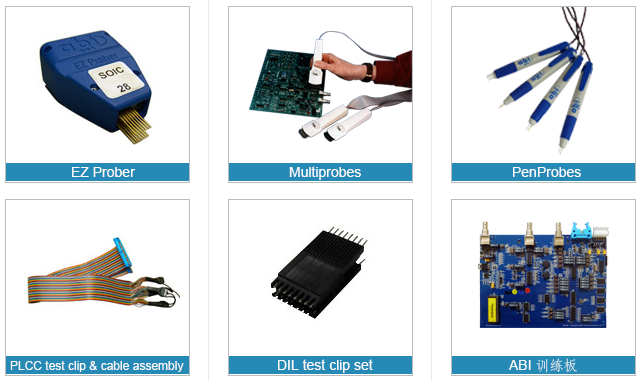

ABI-2500电路板故障检测仪可选配件:
英国abi-2500电路板故障检测仪,可选配件

英国abi中国区技术服务中心 http://www.2468.cn/pcb/NZyw2zJB
