SWA512集成电路测试仪

512通道

SWA512集成电路测试仪测试图例：

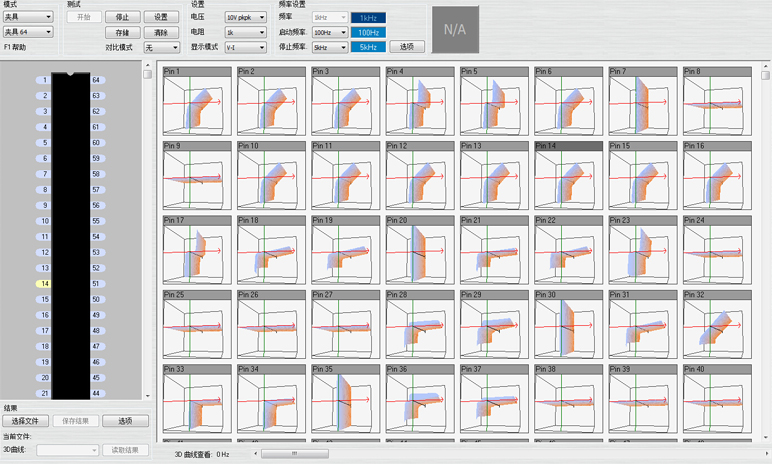

SWA512集成电路测试仪测试截图：

可以放大观看单个管脚PIN

SWA512集成电路测试仪测试通道：
二维V-I动态阻抗端口测试通道：512路
二维V-I动态阻抗端口矩阵测试通道：512路
三维V-I-F动态阻抗端口测试通道：512路
设备可以64通道为步进可扩充到2048组测试通道

SWA512集成电路测试仪功能用途：
1）集成电路的来料质量控制检测与筛选、一致性检测；
2）可用于集成电路、元器件研发测试；三维立体动态阻抗测试；
3）快速筛选假冒、仿制集成电路及元器件；
4）对不良器件进行三维动态阻抗失效分析；
5）非加电条件下对集成电路、电路板进行端口动态阻抗测试分析；
6）快速准确定位失效集成电路故障管脚，高效查找故障电路板的失效I/O管脚；
7）测试安全可靠，解决器件工艺、电路板工艺问题，快速解决集成电路及电路板故障点定位问题；
8）进行集成电路和电路板阻抗一致性检测；
9）专业操作管理平台：可根据需求编辑测试流程程序，完成自定义化测试，软件管理平台兼容其他厂商设备。测试流程的制定贯穿测试过程，使集成电路、电路测试的过程形成标准的测试流程（维修流程、生产流程）。测试工艺的一致性，排除人为因素的干扰。使测试简单、容易、标准化。

SWA512集成电路测试仪技术规格：
二维V-I动态阻抗端口测试通道：512路
二维V-I动态阻抗端口矩阵测试通道：512路
三维V-I-F动态阻抗端口测试通道：512路
设备可以64通道为步进可扩充到2048组测试通道
实时探笔对比测试通道：4路
同步脉冲信号：4路
测试电压范围：2 V ～ 50 Vp-p；
显示图形模式：V-I、V-T、V-I-F、V-T-F；
信号电流范围： 1 μA to 150 mA
测试阻抗范围 : 100Ω ～ 1MΩ；
三维立体V-I-F测量方式：扫频；
同步脉冲输出模式：单脉冲、双脉冲、三脉冲、四脉冲；
同步信号振幅:可调式由 +10 V ~- 10V；

SWA512集成电路测试仪主要优势：
1）提供软件开发平台，兼容其他厂商测试设备；
2）V-T模式可测量器件的开关时间特性（配合同步脉冲）；可设定同步脉冲信号的宽度,进行可控硅元器件或FET的功能测试。可测试三段期间开关时间特性。
3）动态阻抗分析功能，可以对三维图形进行参数的测量；
4）变频或扫频三维立体V-I-F测量方式，三维立体显示器件的端口特性曲线，可以查找与器件频率有关的故障。检查与频率特性有关的器件或集成电路。
5）非加电条件下静态诊断集成电路, 不必外加电源即可进行测试。测试更安全：矩阵式扫频测试，脉冲输出进行的动态V/T测试。
