产品型号: RE256
产品品牌: 英国ABI

RE256电路板反求系统是为高效、专业从电路板上求取高质量的电路图设计。该系统包括:PC控制多通道硬件测量系统、SYSTEM8 Ultimate控制软件、专业绘图软件三部分。

马上咨询
客服电话 010-82573333

RE256电路板反求系统
    RE256电路板反求系统是为高效、专业从电路板上求取高质量的电路图设计。该系统包括:PC控制多通道硬件测量系统、SYSTEM8 Ultimate控制软件、专业绘图软件三部分。
    RE256电路板反求系统通过学习被反求板上各器件的连接关系并产生一个网络表(器件和器件连接关系的列表),将产生的网络表导入到专业绘图软件中生产高品质的电路图。

RE256电路板反求系统概述
      反求过程通过测试夹、连接器、测试钩连接到被测板上的各个器件来实现。System8 Ultimate控制软件将自动指导用户在被反求电路周围放置和移动测试夹具,软件将生成夹具组合次序和夹具移动次序,以便反求到电路板上可能的连接关系。用户也可以修改和重写夹具的自动放置、移动次序。
      为了尽量减少操作错误,系统采用方向检查和管脚检查以认夹具的接触和位置的正确性。RE256电路板反求系统在反求测试过程中不给被测电路板供电,同时限制测试信号的电压和电流(半导体门电路不受影响).这也是安全的小信号技术的应用。系统可配置多种IC测试夹和连接器,如果测试夹具、连接器由于电路板上的物理限制不适合或无法使用,可以使用手持探笔(蜂鸣器)和焊接线缆束来学习。

RE256电路板反求系统主要特点
1. 摆脱了传统的人工绘图繁琐,大大提高了工作效率,降低成本,易于使用
2. 256路测试通道,可扩至2048通道
3. 用户可自由定制多种测试夹具和连接器,方便于器件连接
4. 独立探笔通道、焊接线缆束以便解决无法使用夹具连接的情况
5. 使用安全的小信号技术,反求过程安全性
6. 可只对局部电路进行反求、绘制电路图
7. 重复反求和验证
8. 反求过程可以在阶段暂停、重新开始和终止,测试结果随时保存
9. 系统自动优化测试步骤,提示夹具的移动和放置,无漏测,结果准确

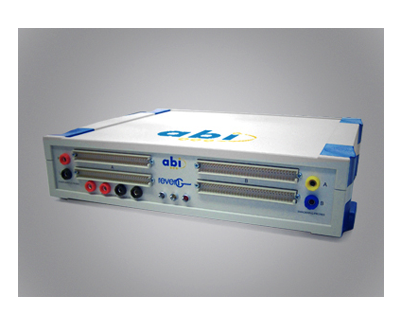

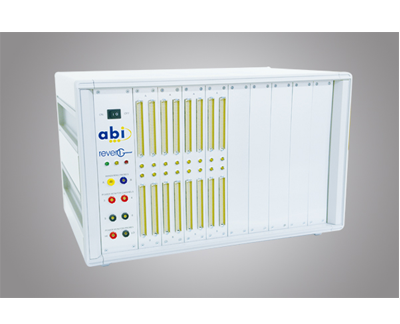

RE256电路板反求系统机柜硬件系统(PC控制多通道硬件测量系统)
1.多引脚数适应多重需求和大型电路板反求
2.系统内部配置了控制卡和256通道卡
3.系统可以随时通过256通道卡扩充到2048通道。

SYSTEM8 Ultimate控制软件
控制硬件并提供与CAD软件的连接,主要功能包括:
•硬件驱动
•测试夹和连接器无数量限制
•局部电路反求
•重复反求和验证
•夹具移动优化
•夹具自动定位
•手动探笔针对非标准器件测试学习
•反求流程可以在阶段被暂停、重启开始和终止

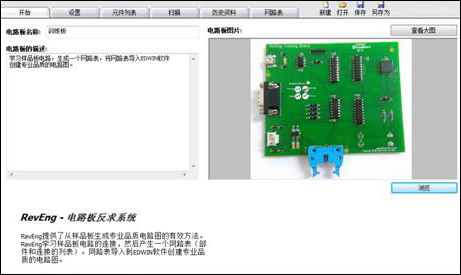

英国abi-RE256电路板反求系统,反求系统软件操作界面

提供的专业绘图软件(快速绘制原理图)
主要功能如下:
•导入网络表放置元件
•自动布线
•分页原理图
•总线结构支持
•多达 12,000 种器件库
•器件移动和旋转

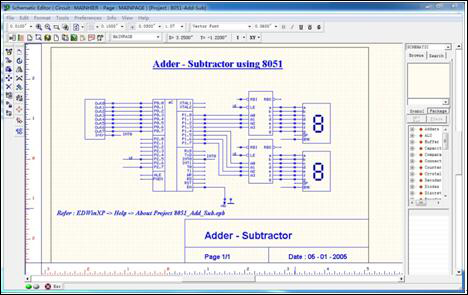

英国abi-RE256电路板反求系统,提供专业的绘图软件
